Justus Bavaria Feuerraumauskleidung C

Original Feuerraumauskleidung C für den Kaminofen Justus Bavaria Typ 4634-7

• Markantes Merkmal dieser Ausmauerung ist der gelochte Rückwandstein links (209 x 254 x 25 mm).

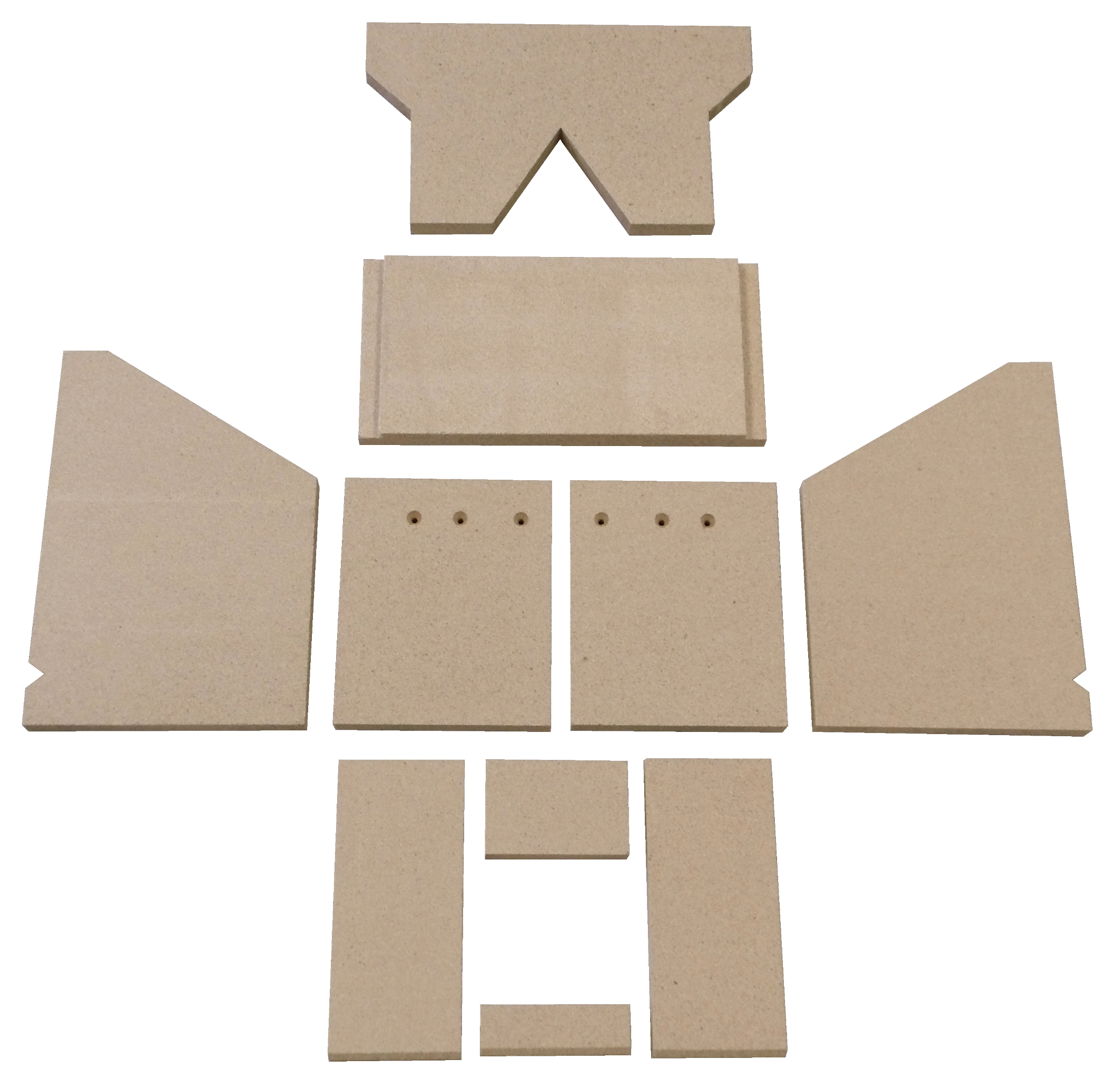

• 10-teiliges Set

Justus Bavaria Typ 4634-7 Feuerraumauskleidung Eckdaten:

• Material Grenamat

• Bodenstein vorne (135 x 43 x 30 mm), Bodenstein hinten (135 x 89 x 30 mm)
• Bodenstein links (120 x 268 x 30 mm), Bodenstein rechts (120 x 268 x 30 mm)
• Seitenstein links (265 x 254/393 x 25 mm), Seitenstein rechts (265 x 254/393 x 25 mm)
• gelochter Rückwandstein links (209 x 254 x 25 mm), gelochter Rückwandstein rechts (209 x 254 x 25 mm)
• Zugumlenkung unten (420 x 205 x 30 mm), Zugumlenkung oben (425 x 264 x 25 mm)

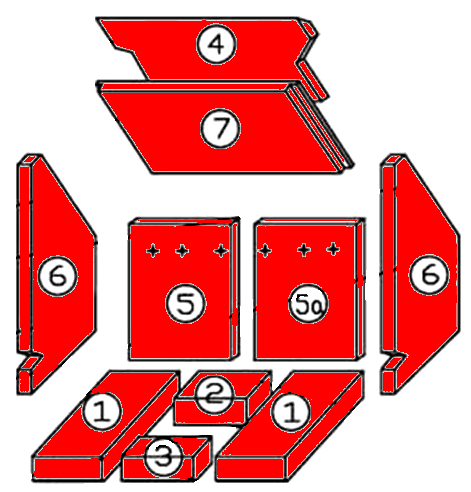

• Positionen 1, 2, 3, 4, 5, 5a, 6 und 7 in der Explosionszeichnung
