Oranier Kiruna 6 Eck Feuerraumauskleidung A

Original Feuerraumauskleidung A für den Kaminofen Oranier Kiruna 6 Eck

• Es gibt verschiedene Ausmauerungen für dieses Modell. Bitte orientieren Sie sich an der Verriegelung Ihres Kamins.
• Erfahrungsgemäß wurde diese Auskleidung in Modellen verbaut, die eine Einpunktverriegelung besitzen. (Heiztür schließt an einem Punkt am Korpus)
• markantes Merkmal dieser Ausmauerung sind der Bodenstein vorne (135 x 110 x 30 mm) und der Seitenstein links vorne (103 x 485 x 25 mm) und der Seitenstein rechts vorne (103 x 485 x 25 mm)

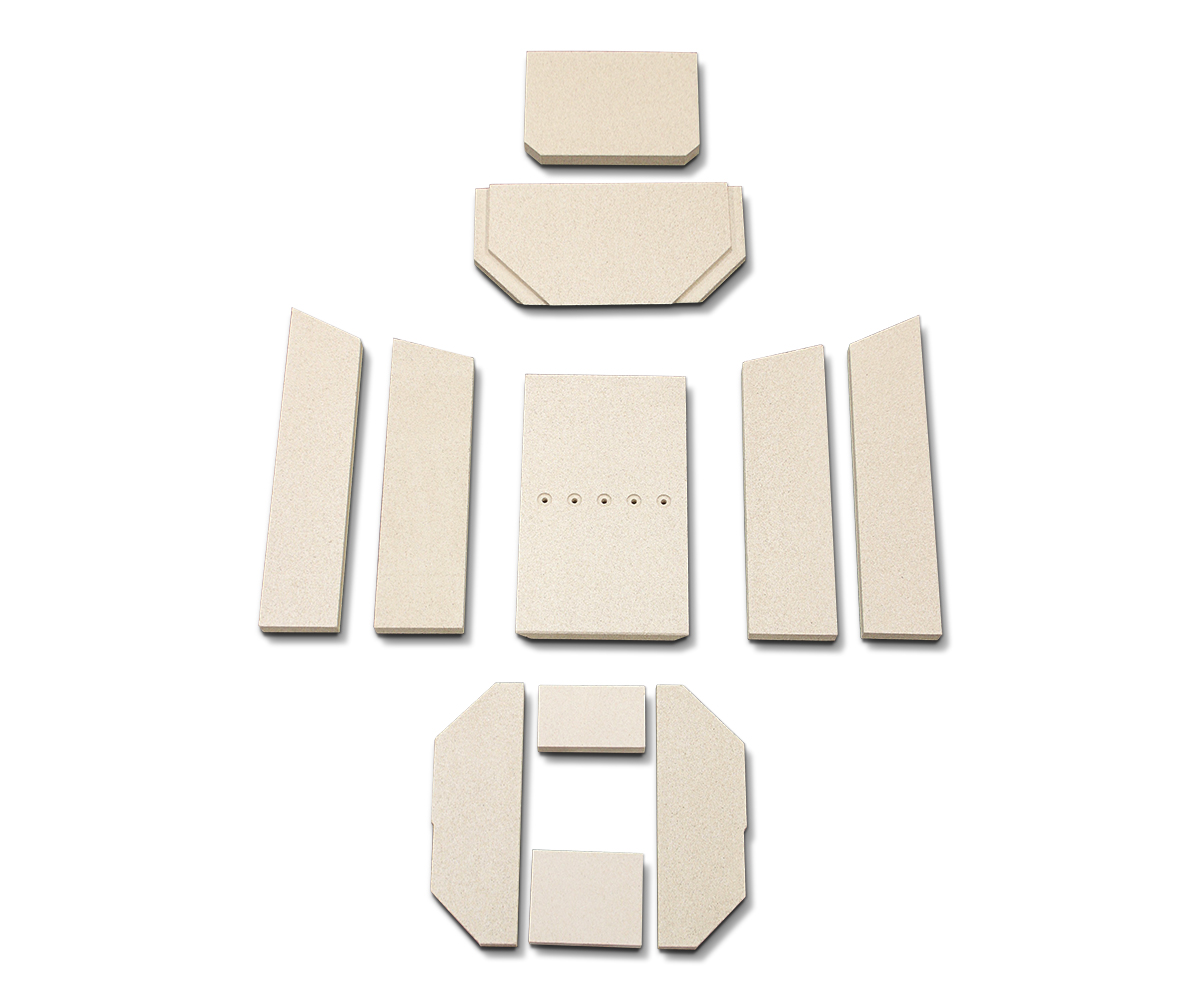

• 11-teiliges Set

Oranier Kiruna 6 Eck Feuerraumauskleidung Eckdaten:

• Feuerraumauskleidung, Brennraumsteine

• Material Vermiculite
• Bodenstein vorne (135 x 110 x 30 mm), Bodenstein hinten (135 x 80 x 30 mm)
• Bodenstein links (106 x 325 x 30 mm), Bodenstein rechts (106 x 325 x 30 mm)
• Seitenstein links vorne (103 x 485 x 25 mm), Seitenstein links hinten (116 x 435 x 25 mm)
• Seitenstein rechts vorne (103 x 485 x 25 mm), Seitenstein rechts hinten (116 x 435 x 25 mm)
• Rückwandstein 5-fach gelocht (225 x 390 x 25 mm)
• Zugumlenkung oben (268 x 203 x 25 mm), Zugumlenkung unten (400 x 215 x 25 mm)

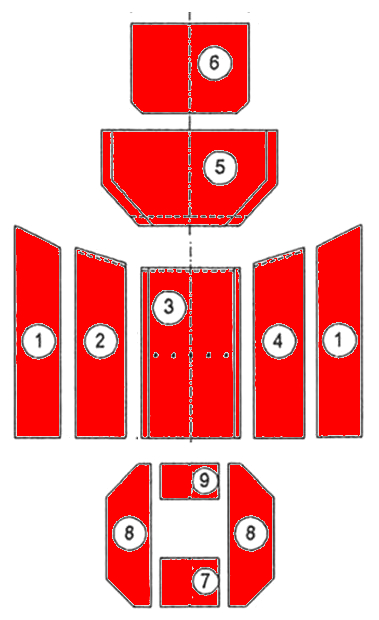

• Positionen 1, 2, 3, 4, 5, 6, 7, 8 und 9 in der Explosionszeichnung
